高压VYF真空断路器的防跳、闭锁起什么作用?

2020-07-13 15:46:44

高压VYF真空断路器的防跳、闭锁起什么作用?


一、真空VYF断路器防跳:

起保护作用,需要继电器控制,在合闸信号没有除去情况下,合闸动作后,合闸回路断开,确认在某些状况下系统控制断路器分闸后,断路器合闸。

二、真空断路器闭锁的作用:

1、在闭锁未解锁前断路器不能合闸;

2、在断路器合闸后合闸回路切断,使得断路器即使在断路器状态辅助开关动作不可靠的情况下也不能合闸。

3、闭锁”就是防止电气误操作的一种措施。我们电气运行人员怕的就是误操作,包括:

(1)、带负荷拉、合隔离开关;

(2)、带接地线(接地闸刀)合闸;

(3)、人员误入带电间隔;

(4)、误分、误合断路器;

(5)、带电挂接地线(合接地闸刀)。

三、其中真空VYF断路器的闭锁包括:

机械闭锁是开关设备操作机构的机械结构相互制约,从而达到相互联锁的闭锁方式。

电磁闭锁是利用断路器、隔离开关、断路器柜门等的辅助接点,接通或断开需闭锁的隔离开关、开关柜门等电磁锁电源,使其操作机构无法动作,从而实现开关设备之间的相互闭锁。这种闭锁装置原理简单,实现便捷,非同一体的开关设备之间就可实现闭锁;它在干燥的环境运行比较可*。但受我们的“国情”所限,大多安装在35千伏及以下室内设备上。在使用中,由于辅助转换开关种种原因不能正常切换,和电磁锁不能满足密封要求而受潮锈蚀,使闭锁常常失灵。对室外高压开关设备要实现防误闭锁大多采用电气逻辑闭锁。

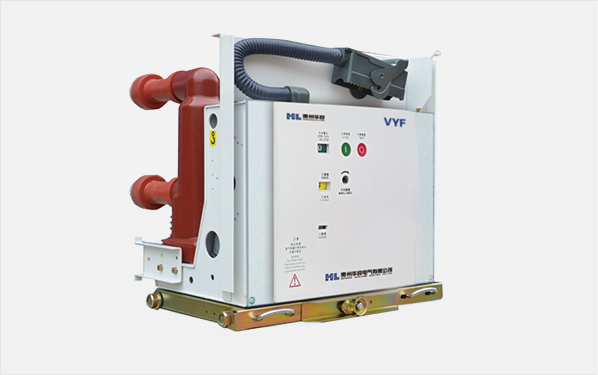

VYF真空断路器

 (本文内容来源于网络,如有侵权请联系删除)
