​VYF真空断路器带你了解断路器的工作原理

2022-05-18 13:46:42

VYF真空断路器带你了解断路器的工作原理

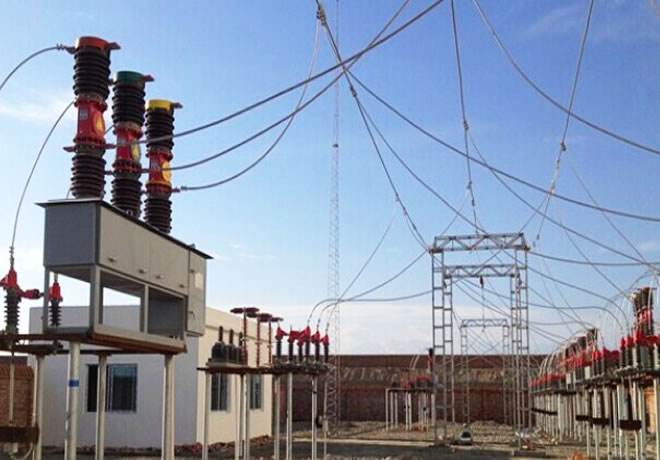

当短路时,大电流(一般10至12倍)产生的磁场克服反力弹簧,脱扣器拉动操作机构动作,开关瞬时跳闸。

当过载时,电流变大,发热量加剧,双金属片变形到一种程度推动机构动作(电流越大,动作时间越短)。

低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后,自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联,欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时,过电流脱扣器的衔铁吸合,使自由脱扣机构动作,主触点断开主电路。当电路过载时,热脱扣器的热元件发热使双金属片上弯曲,推动自由脱扣机构动作。当电路欠电压时,欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用,在正常工作时,其线圈是断电的,在需要距离控制时,按下起动按钮,使线圈通电,衔铁带动自由脱扣机构动作,使主触点断开。VYF真空断路器

现在有电子型的,使用互感器采集各相电流大小,与设定值比较,当电流异常时微处理器发出信号,使电子脱扣器带动操作机构动作。

断路器厂家的参数

额定工作电压(Ue):这是断路器在正常(不间断的)的情况下工作的电压。

额定电流(In):配有专门的过电流脱扣继电器的断路器在制造厂家规定的环境温度下所能承受的大电流值,不会超过电流承受部件规定的温度限值。

短路继电器脱扣电流整定值(Im):短路脱扣继电器(瞬时或短时)用于高故障电流值出现时,使断路器跳闸,其跳闸限Im。

额定短路分断能力(Icu或Icn):断路器的额定短路分断电流是断路器能够分断而不被损害的高(预期的)电流值。标准中提供的电流值为故障电流交流分量的均方根值,计算标准值时直流暂态分量(总在坏的情况短路下出现)假定为零。工业用断路器额定值(Icu)和家用断路器额定值(Icn)通常以kA均方根值的形式给出。VYF真空断路器

短路分断能力(Ics):断路器的额定分断能力分为额定限短路分断能力和额定运行短路分断能力两种。


VYF真空断路器


(本文内容来源于网络,如有侵权请联系删除)
