VYF真空断路器浅谈成套设备元件安装工艺大全(一)

2019-12-18 09:52:07

VYF真空断路器浅谈成套设备元件安装工艺大全(一)

1.适用范围


本守则适用于高低压开关柜(屏、台、箱)等成套开关设备的元器件安装。


2.工具


气动枪、拉铆枪、电工刀、螺丝刀、钢丝钳、尖嘴钳、圆夹钳、扳手、(挫刀)、小锤、橡皮锤或尼龙锤、钢卷尺、直尺、钢锯、表。


3.操作前准备工作


3.1 所领用的各样元器件是经过检查合格的产品,并附有生产厂合格标签方能进行领用与安装。(注:合格证和说明书出厂时随机附上)


3.2查对制造规范,核对电器元件型号、规格、数量与制造规范要求是否相符。


3.3备齐的安装元器件及紧固件。


3.4领用紧固件,需用专用紧固件车、盒,不得随便用其它物件代替。


4. 安装要求


4.1 元器件安装按施工接线图、按标准、按工艺文件进行安装。


4.2元器件的安装应排列整齐、美观,面板后的元器件安装应便于接线、检测和维护。


4.3 低压柜一、二次出线位置,元器件安装位置距地面不得小于250mm以上,环境条件不允许时协商解决,高压柜出线端面距地不低于700mm。


4.4 在强电系统中选用的弱电元件应加双重绝缘保护措施(即在元器件与安装板之间加装绝缘板)。


4.5 显示元件及按钮的颜色排列见二次配线工艺守则。


4.5.1在同一工程中,客户对显示元件及按钮排列有要求的,应按客户要求进行安装;无要求时,可按本公司规定执行。


4.6 元器件应按照其制造厂规定的安装使用说明书(包括使用条件、安装尺寸、飞弧距离、维护、拆卸灭弧罩所需要的空间和手动操作等)进行安装,VYF真空断路器对于手动操作开关的安装,保障开关产生的电弧对操作者不产生危险。


4.7 元器件均应固定在骨架、支架上或面板上。


4.8 元器件安装应使其正常功能不致由于相互作用而受损害或误动作(例如:发热、电弧、功能量场等)。


4.9 电器组件安装孔所用的紧固件大小及数量应按照图样及组件安装孔要求进行选择,并且不能有松动或自动脱松的现象,紧固件紧固后,螺栓露出不超过1~5牙,以2~3牙为宜。


4.10 配电装置所选用的绝缘子不能有破裂及表面磨损现象,以免影响其绝缘性能。


4.11 配电装置中,接地装置清理其接触面的锈迹及漆污,使接地点与柜体能接地。


4.12 组装元器件需进(上)屏工作时,脱鞋(上屏指上屏顶及屏内),并铺垫塑料或橡胶垫。


4.13 高压元件安装总则


4.13.1 技能文件是否齐,额定技能参数是否符合施工接线图要求。


4.13.2 检查高压元件在运输过程中所有部件、附件、备件是否齐,变形及锈蚀。


4.13.3 中压空气柜空气绝缘距离不小于125mm,爬电距离不小于230mm。


4.13.4 清理产品内灰尘,污物,仔细擦试绝缘子及底架上灰尘。


4.14 低压元器件安装总则


4.14.1 元器件安装满足说明书中规定的飞弧距离要求。


4.14.2 低压柜空气绝缘距离:主回路不小于20mm,爬电距离20mm;功能单元,爬电距离≥12mm,电气间隙≥10mm。


4.14.3技能文件是否齐,额定参数是否符合施工接线图要求。


4.14.4低压元件在运输过程中,部件、附件、备件是否齐,变形和锈蚀。


高压元器件安装


5.1 隔离开关,接地开关


5.1.1检查开关主轴上螺钉是否松动,各部位螺栓是否松动,瓷瓶及触头,是否在运输过程中错位,如有错位应调正。


5.1.2机械活动部位涂上润滑油。


5.1.3将开关装在所需的位置,该开关可垂直或水平安装在柜内,相间中心距离公差为±1.5mm,三相不同期≤3mm,VYF真空断路器告诉你应注意开关在分、合闸时,其带电部分对地绝缘距离不少于125mm。


5.1.4开关与操动机构联接后,机构的分合闸位置与开关的分、合闸位置相一样。


5.1.5隔离开关,接地开关拐臂调整角度应符合产品的技鞥么规定。


5.1.6隔离开关分闸后,其小的开距不少于150mm,动触头接触面要求大于2/3。


5.1.7接地开关分闸后,其小的开距不少于125mm,动触头接触面不少于2/3。


5.1.8开关与操动机构连接调整后,应连续操作10次,不允许有卡住或其它妨碍其动作的非正常现象。


5.1.9接地刀专用接地铜质编织带截面积不少于50mm2。


5.2 负荷开关


5.2.1检查开关主轴上螺钉是否松动,各部位螺栓是否松动,瓷瓶及触头是否在运输过程中有错位,如有错位应调正。


5.2.2活动部分涂上中性润滑油。


5.2.3将负荷开关安装在所需的位置,负荷开关应垂直安装在柜内。相间中心距离公差为±1.5mm,应注意开关在分、合闸时其带电部分对地的绝缘距离不小于125mm。


5.2.4开关与操动机构联接后,机构的分、合位置应与开关的分合位置相一样。


5.2.5负荷开关合闸时,动、静触头连接应可靠、准确,分闸时,三相的灭弧刀片后于主动触头跳离静触头,且三相同期性达到技能条件的要求(本条不适用于真空负荷开关)。


5.2.6负荷开关,拐臂调整角度应符合产品的技能规定。


5.2.7负荷开关与机构连接调整后,应进行10次操作,不允许有卡住或其它妨碍其动作的非正常现象。


5.2.8负荷开关分闸后,其对地开距不小于125mm,接触面要求大于2/3。


低压元器件安装.


6.1刀开关


6.1.1按照不同规格,先装闸刀手柄,对准上、下孔拧紧螺栓,螺杆同拉杆装直。


6.1.2装闸刀,选用与开孔相应的螺栓及阔边垫圈,按图样要求进行装配。


6.1.3闸刀底座是石棉板等绝缘材料时,需垫绝缘垫圈,安装时要复平、装准,不准许硬撬。


6.1.4刀开关只能垂直安装,不允许水平安装或倒装,电流端连接于静触头,负荷端连接于动触头,不允许反接。


6.1.5刀开关组装后要进行调试,固定触头的钳口应有足的压力钳住刀片,刀片与固定触头应成直线,刀开关在进行合闸操作时应灵活,校正后紧固有关连接部分。


6.2 塑壳式断路器的安装


6.2.1核对元器件是否符合图样要求,并按图样进行安装,断路器安装如需打开断路器盖子,应注意断路器内部零件不能散失,不准有异物落入断路器内,若需拆卸断路器内部元件,在装配时应按拆卸时的相反顺序装上。


6.2.2断路器安装于支架或安装板时,支架或安装板应平整并有足的强度,不能倾斜超过5°。如果断路器的装配同面板操作机构间有配合位置要求时,注意断路器与操作机构间的配合尺寸,要保障操作机构操作灵活、可靠。


6.2.3板后接线,断路器安装时注意绝缘距离;板前接线,断路器装在安装板上时,也应注意绝缘距离。


6.2.4紧固螺栓时,应均匀用力,以防胶木底板因急聚弯曲而损坏。VYF真空断路器为以免飞弧造成短路,应将连接裸线包以绝缘护套。断路器导电部分与配电装置金属部分间的距离不小于20mm。


6.2.5电源端的导线接在断路器灭弧室的接线端上,而受电端的导线应接到动触头一端(如断路器说明书上明确指出允许上、下进线,则电源端与负荷端可任意连接动触头或静触头)。


6.3 框架式断路器


6.3.1断路器拆箱后应保留其说明书及其附件,出厂时随机付上。


6.3.2检查断路器的规格是否符合图样要求,安装断路器架构应平整、牢并有足的强度,并用螺栓固紧,以免由于安装平面不平使断路器或抽屉式支架受到附加力而引起变形,影响使用或互换,断路器的接地点应与柜体接地点相连。


6.3.3手动检查断路器各部分动作,电流、电压脱扣器是否符合要求,闭合、断开,开关在闭合、断开过程中,其可动部分与灭弧罩等零件无卡碰现象(注意:进行闭合操作时,欠电压线圈应通以额定电压或用螺栓紧固)。


6.3.4安装时应严格遵守断路器的飞弧距离及安全间距(说明书)(见表4),应考虑到预期短路电流对母排之间可能产生大的电动力,而直接影响到断路器进出线端,故用强度足的绝缘板条或母线夹在靠近断路器处对母排予以紧固。


6.3.5按图样连结好控制装置,在闭合操作前安装好灭弧罩,并清理安装过程中产生的尘埃及可能留下来的杂物(如金属屑、导线、垫圈、螺栓等),调试时应按照使用说明书的要求进行。


6.4 互感器安装


6.4.1安装前进行外观检查,要求绝缘外壳无裂痕,铁芯无锈蚀,浇注绝缘完好,附件齐,油漆完好,接线柱头平直,二次接线头完好,标记清楚,铭牌规格符合要求。


6.4.2穿心式电流互感器的安装位置应留有足的距离,以便于电缆穿过互感器中间孔后电缆头的制作和接线。


6.4.3互感器安装时,二次接线端子应朝向便于检查的一侧,且应按同方向安装。


6.4.4互感器底座应接地


6.5 NT、RTO、R、RL系列熔断器安装


6.5.1熔断器的规格应符合设计要求,换应方便,熔断指示易于观察。


6.5.2 RL1系列螺旋熔断器在安装时,用电设备的连接线应接到金属螺纹壳的上接线端,电源线接到瓷底座上的接线端。


6.6 接触器,热继电器的安装


6.6.1交流接触器常与热继电器及按钮配合使用,按钮安装在装置控制面板上,交流接触器与热继电器安装在装置内底板上,安装时按设计图纸的尺寸要求进行安装。


6.6.2检查触头接合面应干净、无损伤、毛刺等,吸引机构动作应灵活,衔铁及铁芯的螺栓应紧固,弹簧压力应适当,吸引线圈的额定电压应与回路电压一样。


6.6.3安装完毕后,应通电操作,检查接触器的动作情况,响声是否正常,衔铁和触头的吸合是否牢等。


6.6.4接触器的飞弧距离应达到规定


6.7 电容器的安装


6.7.1电容器安装应留有足够的空间,以利散热。


6.7.2电容器柜应加装强排风装置(如电扇等)。


6.7.3安装前应核对型号规格是否与图样要求一样

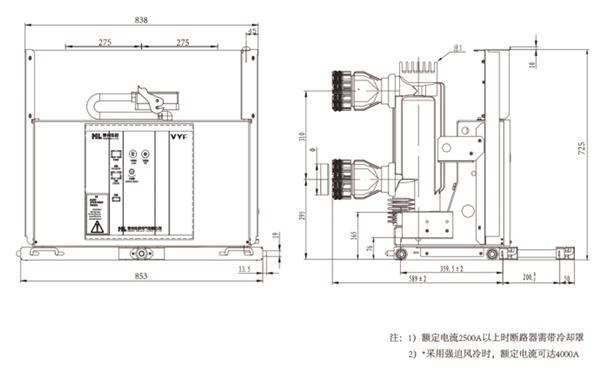

VYF真空断路器
