华良真空断路器讲解低压成套开关设备中电器元件选用与安装

2019-12-18 09:25:00

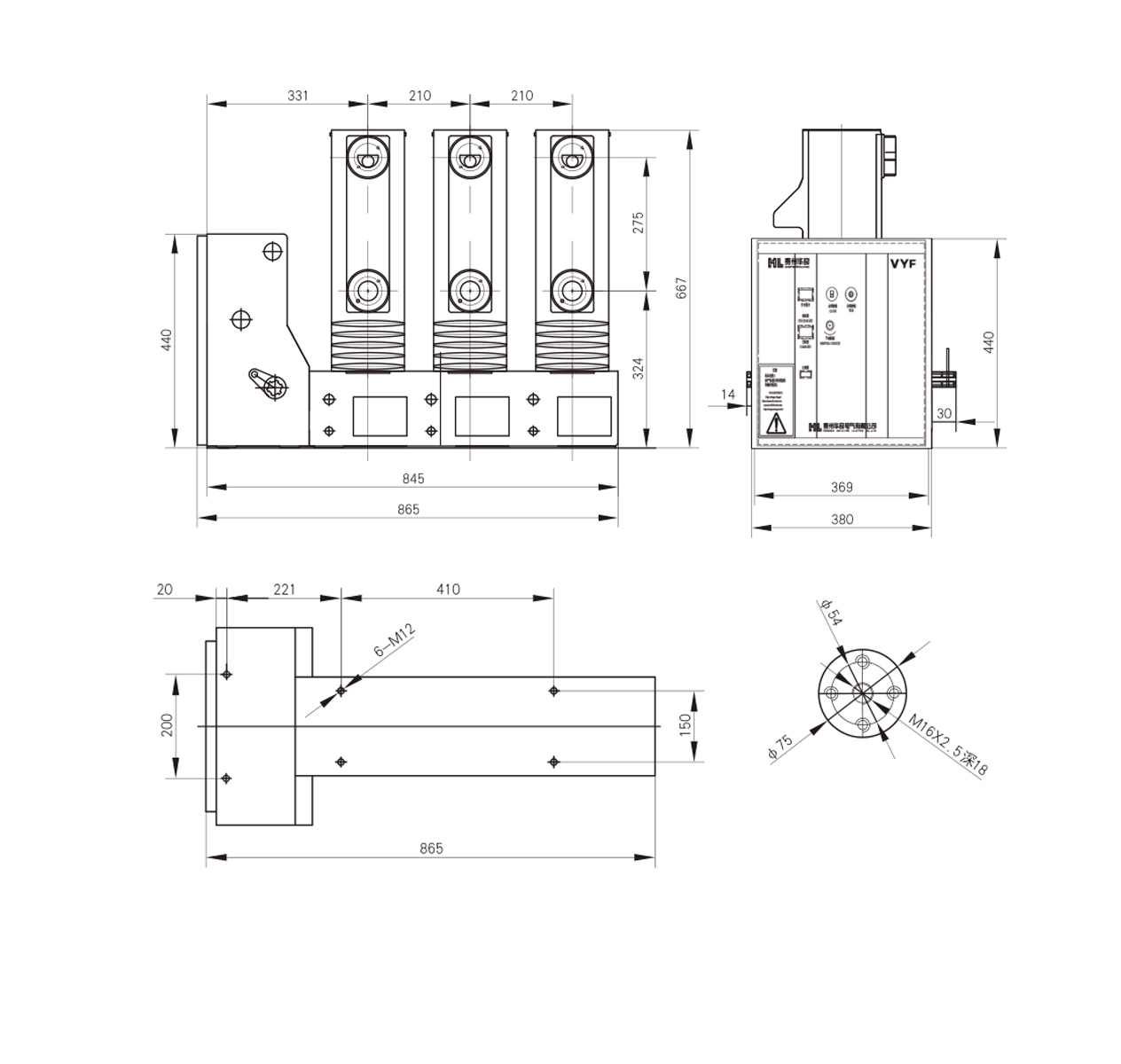

华良真空断路器讲解低压成套开关设备中电器元件选用与安装

1. 低压成套设备在选用电器元件应注意的事项:


1)能够达到柜式成套设备的电气参数要求;因为元件牌上所标明的电气参数是指:单个电器元件按使用说明书规定的正常安装方式安装在周围空气温度上限不超过+40℃下限不低于-5℃环境中的电气参数。如果超出上述规定的条件,(如元件安装在封闭的柜体中其周围空气温度会高出+40℃,或且二个电器元件靠在一起安装等)均需按电器元件安装使用说明书规定进行降容处理,降容处理后的电气参数就不一定能够达到要求。


2)用大规格的电器元件代替小规格电器元件,应按电器元件种类不同分别对待:


a)对于不具保护功能的电器如隔离开关、接触器等,以大代小是能达到要求。


b)对于具有保护功能自动动作,其动作整定值可调节的电器元件如具有电子式过流脱扣器的断路器、热继电器等,当动作整定值能调节至满足保护功能时,以大代小是能达到要求。


c)对于具有保护功能自动动作,其动作整定值不可调节的电器元件如具有过载热脱扣器的塑壳断路器以大代小是能不达到过载保护要求。例如:cm1-63,in=40a塑壳断路器其过载保护特性:过载电流为1.3in=1.3×40a=52a 时在1h内动作,若用cm1-63a ,in=63a 代替当过载电流 52a 时不会动作,起不了保护作用。


2.断路器的选择:


1)断路器的额定电流(决取于负载额定电流);


2)断路器的保护特性(决取于保护对象的性质如:配电用或是控制电动机用) ,华良真空断路器告诉大家若该电路接有带有电动机的电器如电冰箱、洗衣机、空调机等,在电动机起动时如选择dz47-63 c10断路器可能发生跳闸,因为它是c类脱扣器,不适用于动力电路。


3)断路器的额定短路分断能力(包括额定限短路分断能力和额定运行分断能力),它应与低压成套设备额定短时耐受电流相一样。


3.断路器各级间保护协调配合:


1)短路保护协调:总进线电路及二电路(如果有的话)应采用b类断路器(即具有短延时断开的),但总电路断路器延时时间要比下一断路器延时时间长一些,负载电路(即末输出电路)应采用断路器(即短路时瞬时断开)。


2)过载时保护协凋:总进线电路(上一电路)断路器的额定电流要比支路(下一电路)断路器的的额定电流至少要高两档或大2倍(适用于过载保护特性分散性较差的断路器)。


4.熔断器各级间保护协调配合:


上一电路的熔断体的额定电流与下一电路的断体的额定电流之比至少为1.5:1或为2:1(仅适用于老产品)。例设计图上保护电动机选用rt14-10熔体为4aam熔断器,但仓库中只有4agm和10agm两种熔体, 应选用10agm熔体代替4aam熔体较合理,因为前者额定电流为后者2.5倍


5.控制保护电动机的电器元件选择:


除了保护性能外还应达到电动机起动要求,有下列几种选择:


1)选用具有保护电动机性能的断路器,如dz20中的33002型断路器,但应注意脱扣别应与电动机起动负载相匹配。


2)选用脱扣别与电动机起动负载相匹配的的热继电器与后备保护电器(只有短路保护的电器如保护特性为3200型的断路器或熔体为am型的熔断器)相协调配合,过载保护由热继电器承担,短路保护由后备保护电器承担。


3)选用am型号熔体的熔断器或熔断体额定电流为2.5倍电动机额定电流的gm型熔断体的熔断器进行短路保护,但不进行过载保护。


6.断路器的安装:


1)如果使用说明书未说明断路器允许反向进线安装,但操作工人将它连接成反向进线,可能会造成该断路器短路分断能力减少,达到不了设计电路电气参数要求。


2) 断路器安装时,喷弧距离得不到保障,或漏装喷口相间隔板可能造成各相喷出电弧之间短路,使上一断路器跳闸,或且电弧喷到相邻的元件或零、部件上使元件或零、部件烧毁。


3) 两个塑壳断路器紧靠在一起安装应按断路器安装使用说明书规定采取降容措施,若不采取措施可能会使断路器温升过高,还可能影响热过载脱扣器保护特性。在两个断路器的相邻喷弧口间加设隔弧板,以免某一个断路器短路分断时将电弧喷射到相邻的断路器上。


4) 由脆性材料料制成的电器元件安装底板,华良真空断路器在安装时要加垫缓冲材料制成的纸板或橡皮圈,由于安装平面不可能平整,若不加缓冲零、部件在电器元件安装时在底板内可能产生应力以导致脆性底板断裂。


5)电器元件安装接线时,螺钉(包括未接线螺钉)要锁紧,因为设备在运输或运行中所产生的震动可能使螺钉组件脱落造成短路。


7.其他元器件如接触器、热继电器等如果使用说明书未说明均按正常使用条件安装。
