详解真空断路器工作原理

2021-09-14 11:40:24

详解真空断路器工作原理

真空断路器工作原理与其他断路器相比之是灭弧介质不同罢了,真空不存在导电介质,使电弧熄灭,因此该断路器的动静触头之间的间距很小。该断路器一般用于电压等级相对低的厂用电配置中!随着电力系统的迅猛发展, 10kV真空断路器在我国已经大批量地生产和使用。对于检修人员来说,提升对真空断路器的认识,加强维护保,使其运行,成了一个迫在眉睫的问题。本文以ZW27—12为,简要说明真空断路器的原理与维修。

一、真空的绝缘特性

真空具有很强的绝缘特性,在真空断路器中,气体稀薄,气体分子的自由行程相对较大,发生相互碰撞的几率很小,因此,碰撞游离不是真空间隙击穿的主要原因,而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。

真空间隙中的绝缘强度不仅与间隙的大小,电场的均匀程度有关,而且受电极材料的性质及表面状况的影响较大。真空间隙在较小的距离间隙(2—3毫米)情况下,有比高压力空气与SF6 气体高的绝缘特性,这就是真空断路器的触头开距一般不大的原因。

电极材料对击穿电压的影响主要表现在材料的机械强度(抗拉强度)和金属材料的熔点上。抗拉强度和熔点越高,电极在真空下的绝缘强度越高。

实验表明,真空度越高,气体间隙的击穿电压越高,但在10-4 托以上,就基本保持不变了,所以,要保持真空灭弧室的绝缘强度,其真空度应不低于10-4托。

二、真空中电弧的形成与熄灭

真空电弧和我们以前学习的气体电弧放电现象有很大的差别,气体的游离现象不是产生电弧的主要因素,真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。同时,开断电流的大小不同,电弧表现的特点也不同。我们一般把它分为小电流真空电弧和大电流真空电弧。

1、小电流真空电弧

触头在真空中开断时,产生电流和能量十分集聚的阴极斑点,从阴极斑点上大量地蒸发金属蒸汽,其中的金属原子和带电质点的密度都很高,电弧就在其中燃烧。同时,弧柱内的金属蒸汽和带电质点不断地向外扩散,电极也不断的蒸发新的质点来补充。在电流过零时,电弧的能量减小,电极的温度下降,蒸发作用减少,弧柱内的质点密度降低,在过零时阴极斑消失,电弧熄灭。

有时,蒸发作用不能维持弧柱的扩散速度,电弧突然熄灭,发生截流现象。

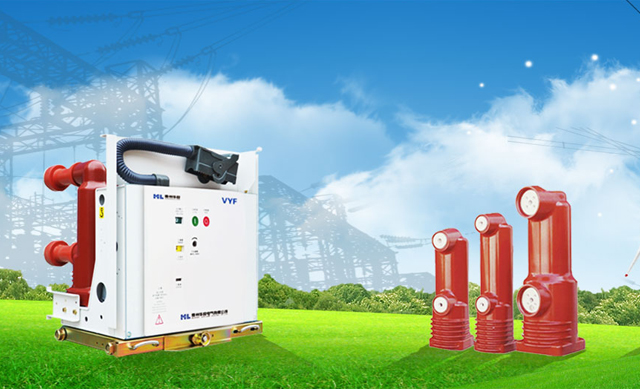

VYF真空断路器
