高压断路器的型号、分类、技术参数,贵州真空断路器来介绍

2021-02-23 14:05:54

高压断路器的型号、分类、技术参数,贵州真空断路器来介绍

高压断路器是变、配电所中的主要设备之一,它具有完善的灭弧结构和断流能力。断路器的类型有许多,按放置方位可分为户内式和户外式两类,按灭弧介质进行分类:可分为油断路器、真空断路器、空气断路器、六氟化硫断路器等几类。

高压断路器型号

高压断路器的型号一共有7个部分组成,各部分的意义如下所示:

1表示断路器类型,用字母表示;Z:真空断路器、L:六氟化硫断流器、S:少油断路器、D:多油断路器;

2表示装置场所,用字母表示;N:户内式、W:户外式;

3表示设计序列号,用数字表示;

4标明额定电压(单位KV、千伏);

5弥补作业特性,用字母表示;G改进型、F:分相操作;

6表示额定电流(单位A);

7表示额定断流容量(MVA)或开断电流(KA);

例如:一款高压断路器型号为:ZN10-10/300-750,标明室内真空断路器,设计序号为10、额定电压10KV、额定电流300A、额定断流容量750MVA。

主要技术参数

额定电压:是指断路器能承受的正常作业电压。额定电压指的是线电压。国家规则,额定电压等级有:10KV、35KV、60KV、110KV、220KV、330KV及500KV。

较高作业电压:考虑到输电线路有电压降,线路供电端母线额定电压高于受电端母线额定电压,这样断路器或许在高于额定电压下长时间作业,为此,规则了断路器有一较高作业电压。按国家标准,对额定电压在220KV及以下的设备,其较高作业电压为额定电压的1.15倍。关于330KV的设备,规定为1.1倍。

额定电流:是指铭牌上所标明的断路器能够长时刻通过的作业电流。

额定断路电流:在额定电压下,断路器能堵截的较大电流。称为额定断路电流。它标明了断路器的断路能力。

合闸时间:对有操作组织的断路器,自发出合闸信号(即合闸线圈加上电压)起,到断路器接通时停止所需的时间。一般合闸时间大于分闸时间。

分闸时间:是指从发出跳闸信号(跳闸线圈加电压)起,到断路器断开至三相电弧全熄灭时停止所需的时间。一般分闸时间0.03秒~0.12秒之间。

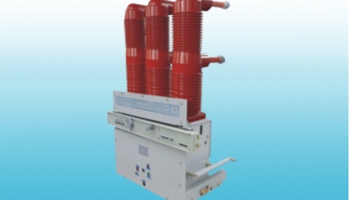

贵州真空断路器
