高压断路器控制方式及选择

2021-11-18 16:59:16

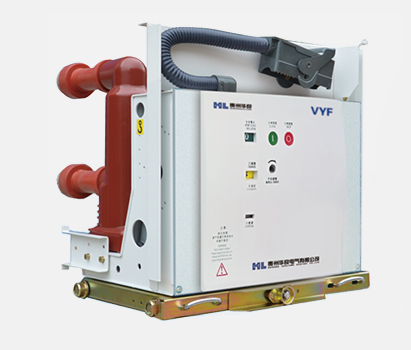

高压断路器控制方式及选择

弱电控制分为以下两种情况。

(1)ZW43高压断路器控制回路的工作电压分成弱电和强电两部分,发出操作命令的控制设备工作电压是弱电一般是48V)。命令发出后,再经过中间强弱电转换环节把弱电命令信号转换成强电信号,送至断路器的操动机构。中间转换环节和断路器之间的回路结构与强电控制相同。这种弱电控制,实质上只是把布置在控制屏(台)上的控制设备弱电化了。

(2)从控制设备到断路器的操动机构回路的工作电压均为弱电。这种方式的命令信号传输距离较近,断路器的操动功率又比较大,它不适用于220500kV变电所。

弱电选线控制的接线比较复杂,操作步骤较多,其稳靠性难以保障。220-500kV变电所的断路器,不建议采用弱电选线控制。

弱电控制的共同特点是由于在控制屏(台)上采用了小型化的弱电控制设备,控制屏(台)上单位面积内可布置的控制回路多。贵州真空断路器在相同数量的被控对象情况下,与强电控制相比,可以减少控制屏(台)的面积,方便运行人员监视和操作;减少了主控制室的建筑面积,降低土建工程投资。这是采用弱电控制的主要优点。但是弱电设备也存在着不足,弱电端子和弱电设备中的电气绝缘距离较小,怕积灰尘,灰尘中含有导电物质的情况下危险;弱电设备的端子和屏后的弱电连接端子与软线的连接多采用焊接,由于端子间距离较近,在查线和清扫时特别注意防止端子间的短路;另外,还有机械强度低,触点断开的容量小,抗干扰性能差等缺点。强电控制分为强电一对一直接控制和强电选线控制。后者在实际工程中应用的很少。强电一对一直接控制方式具有控制回路简单,操作电源电压单一,运行人员容易掌握,维护方便,稳靠性较高等优点,是国内投入运行的各类变电所中采用的一种主要的控制方式。强电控制,因控制设备的工作电压比较高,为满足绝缘距离的要求,控制设备、接线端子排等设备体积都比较大,而在控制屏(台)上单位面积内可布置的控制回路数却较少。在变电所规模大,被控对象多的情况下,所需的控制屏数量多。这不只增加了主控制室的面积,增加了土建工程的费用,同时,由于监视面过大,也不利于正常的监视和操作。目前,ZW43高压断路器采用的控制方式是:强电一对一直接控制,站内不设常规的控制屏,通过单独的测控装置实现控制。老站也逐步按该方式进行改造。
