10kV高压开关柜技能要求有哪些？

10kV高压开关柜技能要求有哪些？

一、主要技能参数：

华良真空断路器告诉你进线柜与母联柜:

1、额定电压：12kV

2、大额定电流：1250A

3、额定短路开断电流： 31.5kA

4、4秒热稳定电流：31.5kA

5、动稳定电流（峰值）： 80kA

6、大关合电流（峰值）： 80kA

其余开关柜:

7、额定电压：12kV

8、大额定电流：1250A

9、额定短路开断电流：31.5kA

10、4秒热稳定电流：31.5kA

11、动稳定电流（峰值）： 80kA

12、大关合电流（峰值）： 80kA

13、二次回路额定电压：DC220V

二、一般技能要求：

1、外壳防护等为IP40，外壳及隔板间的防护等为IP2X。

2、供货方负责提供开关柜内铜母线TMY-80X8，并采取热缩绝缘措施；

3、综保由综合自动化系统生产厂家提供给开关柜生产厂，并提供开孔详图及二次回路原理接线图、端子排图(带尾巴线表示出进对方端子)等，开关柜厂负责柜内安装和配线；

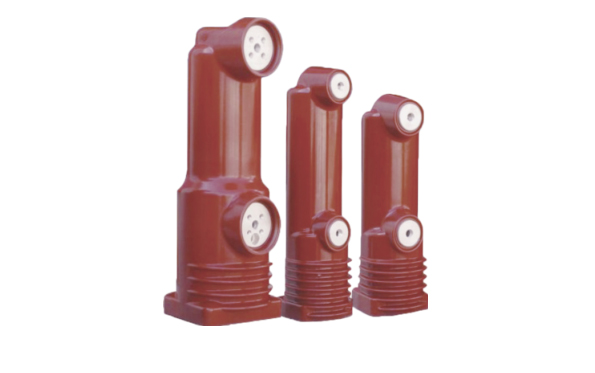

4、开关柜内安装的高压真空断路器型号为： ZN73(YDDMB)- 12系列永磁式真空断路器，其真空断路器与永磁操作机构一体化；

5、开关柜内安装的三相组合式过电压保护器，智能操控装置选择杭州凯源，含6点无线电气测温；

6、 消弧消谐装置选用安徽徽电产品，小电流接地选线设备配套安装在开关柜内；

7、开关柜内安装照明设备，并有加热装置：开关柜内设的智能湿度控制器, 当环境湿度高于设定湿度时,自动启动加热器,减少湿度, 当湿度低于设定湿度时, 停止加热。

8、真空断路器跳合闸电压华良真空断路器采用直流220V。

9、电流、电压互感器计量等为0.5，测量等为0.5；保护等为5P10级。10kV进出线计量等为0.5。

10、每台柜子应预留15个以上备用端子。

11、应预留与综合自动化系统的PT、CT信号接口和断路器分、合闸信号接口及手车位号接口（四遥接口）。

12、应有的电气、机械闭锁装置，具备五防功能。

13、断路器和隔离开关等具备远方、就地操作功能。

14、开关柜应安装三相数字智能化测量、计量仪表

具备下列功能：

10kV进线：电流相/线电压电度功率功率因数等

10kV母联：电流电压等

10kV出线：电流电度功率等

电容器组：电流电压电度功率等

15、三相数字智能化电量表要求具有与微机接口，可将相关参数上传到主控制室。计量等应达到要求。

16、开关柜进线母线桥架及联络母线桥架由乙方负责配套。

乙方提供2台中置柜运转小车。

开关柜应具有远控与就地操作转换功能。

华良真空断路器下列开关柜应具有闭锁与切换（设计二次线时应具备）：

10kV进线断路器与10kV母联断路器

两个10kV电压互感器与10kV母联系统

消弧消谐柜内两个小电流接地选线装置与10kV母联系统及10kV电压互感器

17、开关柜柜体敷铝锌材料，面板采用静电喷塑，颜色:RAL7035
